Mòdul 1 — Fonaments del SMSSM/GMDSS
Quin problema resol el GMDSS: socors, urgència, seguretat i comunicacions generals. Tipus d'estacions, prioritats radioelèctriques i paper de l'operador ràdio.
Abans de tocar cap equip necessites un mapa mental: què és el GMDSS, per a què serveix cada tipus de comunicació i qui mana quan dos missatges coincideixen a l'aire. Aquest mòdul t'ho deixa clar.
Què és el SMSSM/GMDSS?
El Sistema Mundial de Socors i Seguretat Marítima és un conjunt integrat d'equips + procediments + serveis la finalitat del qual és:
- 1Que qualsevol vaixell en perill pugui alertar ràpidament l'autoritat SAR.
- 2Que els vaixells propers puguin cooperar en el rescat.
- 3Que la informació de seguretat marítima (MSI) arribi a qui navega.
Les quatre finalitats de la ràdio marítima
| Categoria | Paraula clau | Quan s'utilitza | Prioritat |
|---|---|---|---|
| Socors | Mayday | Perill greu i imminent per al vaixell o persones | 1 (màxima) |
| Urgència | Pan-Pan | Seguretat compromesa, sense perill immediat | 2 |
| Seguretat | Sécurité | Avisos a la navegació o meteorològics | 3 |
| Generals | (cap) | Operatives, comercials, particulars | 4 |
Les tres es diuen tres vegades seguides a l'inici del missatge. Això no és estil: és el que el receptor sent primer entre el soroll.
Tipus d'estacions que sentiràs a l'aire
- Estacions de vaixell — la teva i la dels vaixells propers.
- Estacions costaneres — operades per l'administració (a Espanya, Salvament Marítim).
- RCC / MRCC — Centres Coordinadors de Salvament. Maritime Rescue Coordination Centre. A Espanya: Madrid (MRCC nacional) + 20 centres locals.
- Estacions portuàries — control de port, pràctics, VTS.
- Estacions aeronàutiques SAR — helicòpters i avions que s'incorporen al rescat.

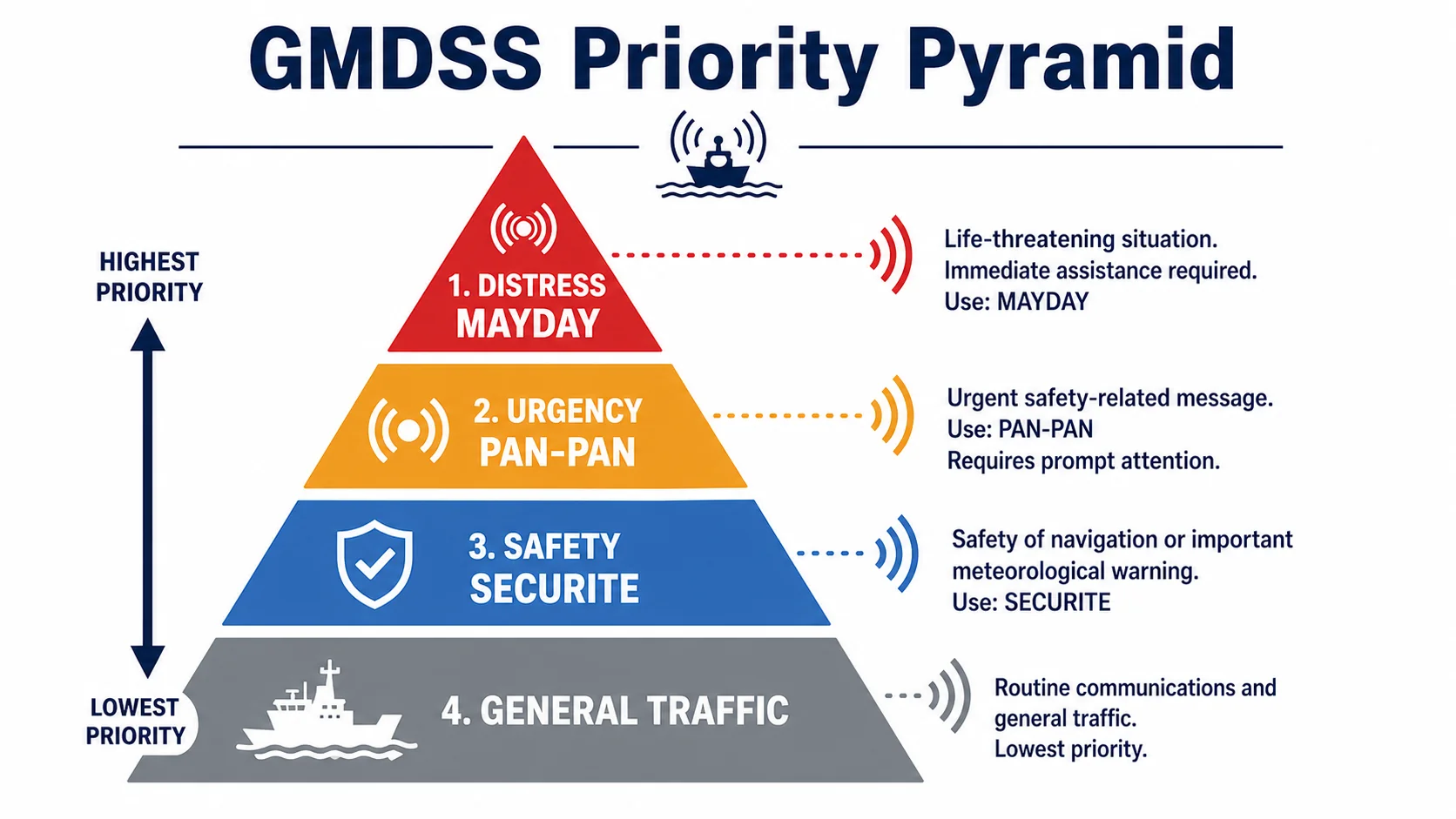

Ordre de prioritat — la regla d'or
L'ordre és inviolable i està fixat pel Reglament de Radiocomunicacions de la UIT:
Guàrdia radioelèctrica
L'operador manté escolta permanent a les freqüències fixades pel Reglament de Radiocomunicacions (UIT) i per SOLAS per a la zona on navega:
| Freqüència | Mode | Obligatòria a |
|---|---|---|
| 156,800 MHz (canal 16 VHF) | Veu | A1 (i sempre que es pugui a la resta) |
| 156,525 MHz (canal 70 VHF) | DSC | A1, A2, A3, A4 |
| 2187,5 kHz | MF-DSC | A2, A3, A4 |
| 8414,5 kHz + una banda HF més | HF-DSC | A3, A4 |

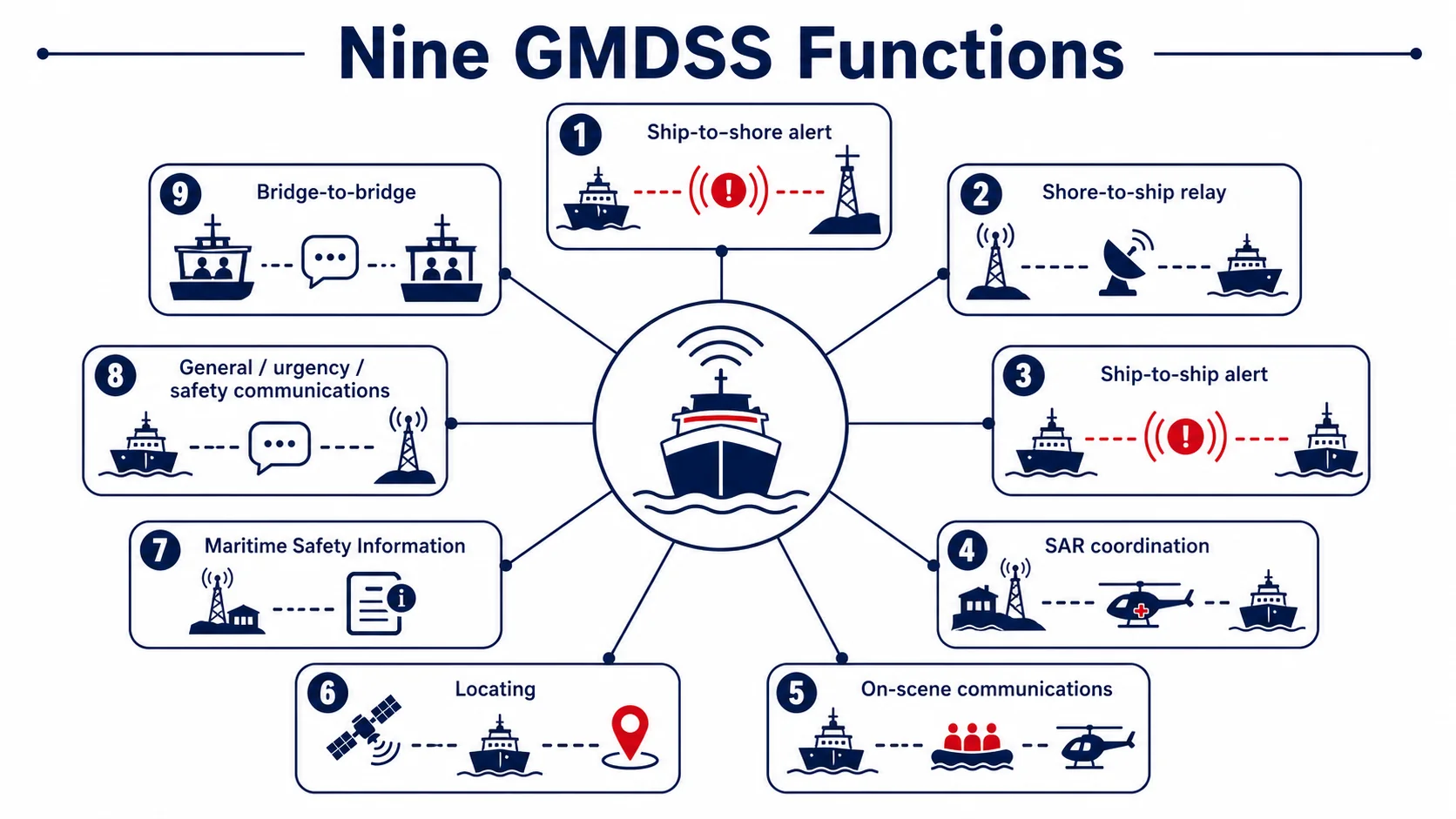

Les nou funcions GMDSS, literalment
SOLAS IV/4.1.1 i la secció 2.5 del manual obliguen tot vaixell, estant a la mar, a poder
- 1transmetre alertes de socors vaixell-terra per almenys dos mitjans separats i independents, cadascun amb un servei diferent
- 2rebre relays d'alerta terra-vaixell
- 3alertes vaixell-vaixell
- 4coordinació SAR
- 5comunicacions en escena
- 6senyals de localització
- 7recepció de MSI
- 8comunicacions d'urgència i seguretat
- 9pont a pont. A més ha de poder cursar radiocomunicacions generals. A l'examen no es recita: s'usa com a llista d'auditoria per saber quina capacitat es perd quan un equip falla.
Alertar és arribar a qui pot ajudar
El paràgraf 2.5.2.2 defineix l'alerta de socors com la notificació ràpida i eixida a una unitat capaç d'assistir o coordinar, normalment un RCC a través d'una estació costanera o terrena. Una alerta que no arriba al RCC no és alerta: és un intent fallit. Per això el sistema combina mitjans terrestres i satel·litals i opera en les tres direccions: vaixell-terra, terra-vaixell i vaixell-vaixell.
Contingut mínim d'una alerta
L'Article 32 del RR UIT exigeix, com a mínim, identificació i posició del vaixell; quan siga practicable, naturalesa del perill i informació útil per al rescat. La injecció automàtica de posició des de la navegació (obligatòria per al DSC instal·lat després de juliol de 2002, 3.2.3.22) converteix aquest mínim en un fet tècnic comprovable.
Sistema + servei a terra
La part 2 insisteix que el GMDSS no és només la ràdio del vaixell. Funciona perquè hi ha RCC, estacions costaneres, LES/NOC i xarxes SAR preparades 24/7. Estudiar fonaments és entendre qui rep realment l'alerta i quina cadena es posa en marxa.
Qui fa què: OMI, UIT, Cospas-Sarsat
L'OMI redacta SOLAS, publica aquest manual i emet les resolucions MSC amb els estàndards tècnics i de funcionament. La UIT gestiona l'espectre i les identitats (MMSI, indicatius) mitjançant el Reglament de Radiocomunicacions i publica les llistes IV i V. Cospas-Sarsat és un sistema intergovernamental separat que detecta i localitza balises de 406 MHz i lliura la informació als MCC i RCC. Tres autoritats amb rols complementaris que l'operador ha de mantenir distingits.
Estació costanera, LES i RCC
L'estació radio costanera (CRS) és l'extrem terrestre de MF/HF i VHF-DSC i pot actuar com a porta al RCC. Una LES (Land Earth Station) o un NOC fan la mateixa funció per als RMSS satel·litals. El RCC és el centre de coordinació SAR responsable dins la zona SAR corresponent (definida a l'IAMSAR); les zones SAR no coincideixen necessàriament amb fronteres nacionals. En pont a pont (SOLAS IV/4.1.1.9) l'altre extrem és el vaixell proper, no la costa.
Les nou funcions amb conseqüència operativa
Cada funció SOLAS IV/4.1.1 té una traducció pràctica
- 1alerta vaixell-terra — sense ella el RCC no sap que hi ha emergència
- 2relay terra-vaixell — permet avisar vaixells en trànsit prop del sinistre
- 3alerta vaixell-vaixell — el vaixell més pròxim és gairebé sempre el primer intervinent
- 4coordinació SAR — fa que vaixell en perill i intervinents se sentin via RCC
- 5comunicacions en escena — permeten parlar en el lloc sense saturar la cadena principal
- 6senyals de localització — redueixen la cerca d'hores a minuts (radar SART, AIS-SART, homing 121,5 MHz)
- 7MSI — evita navegar cap al perill
- 8urgència i seguretat — cobreix tot l'espectre entre rutina i MAYDAY (PAN-PAN, SÉCURITÉ)
- 9pont a pont — evita abordatges i coordina maniobra. Si una cau, cau una capa sencera del sistema.
Obligacions d'escolta contínua (SOLAS IV/12)
Tot vaixell ha de mantenir escolta contínua automàtica a: canal 70 VHF-DSC en A1 i més enllà; 2187,5 kHz MF-DSC en A2 i més enllà; 8414,5 kHz HF-DSC sempre, més almenys una de 4207,5 / 6312 / 12577 / 16804,5 kHz segons hora i propagació quan operi en A3/A4 amb MF/HF; i servei SafetyNET / SafetyCast quan usi RMSS en A3. L'escolta la fa l'equip automàtic, però l'operador ha de revisar el log almenys un cop per guàrdia.
Matriu funció → fallada: què queda operatiu
El principi SOLAS IV/15 de dos mitjans separats i independents només s'avalua bé simulant fallades concretes:
La lliçó pedagògica és directa: dos VHF sobre la mateixa antena o dos equips alimentats per la mateixa bateria no són 'dos mitjans independents' a efectes de SOLAS IV/15.
Enfocament STCW de Guàrdia de Pont
Decideix primer quines regles apliquen: les Regles 4-10 valen amb qualsevol visibilitat, les 11-18 només amb vaixells a la vista, i la Regla 19 governa els contactes només radar en visibilitat reduïda.
Construeix la imatge de trànsit amb vista, oïda, radar/ARPA i context cartogràfic. No deixis que l'AIS o una sola demora substitueixin l'observació sistemàtica.
Després de maniobrar, continua controlant demora, distància, CPA/TCPA i separació fins quedar finalment franc i lliure.
Claus d'Examen
Comença cada escenari classificant la trobada: abast, volta trobada, creuament, canal estret, separació de trànsit o visibilitat reduïda.
Si dues regles semblen xocar, revisa l'ordre: l'obligació d'abast continua vigent i la Regla 2 continua exigint bona pràctica marinera.
Punts Clau
El GMDSS no és un equip: és un sistema d'equips + procediments + serveis.
Mayday, Pan-Pan i Sécurité corresponen a socors, urgència i seguretat.
L'ordre de prioritat és inviolable i determina qui cedeix la freqüència.
La guàrdia radioelèctrica és obligatòria mentre el vaixell navega.
SOLAS IV/4.1.1 obliga a nou funcions GMDSS més les radiocomunicacions generals.
Alertar per almenys dos mitjans separats i independents amb serveis diferents és requisit, no recomanació.
L'Article 32 del RR UIT defineix el contingut mínim obligatori d'una alerta.
Des de juliol de 2002 el DSC instal·lat ha d'incloure la posició automàticament (3.2.3.22).
OMI, UIT i Cospas-Sarsat tenen rols diferents: SOLAS/estàndards, espectre/identitats, detecció de balises.
CRS i LES són interfícies terrestres; el RCC és qui coordina el rescat a la seva zona SAR.
Pont a pont (SOLAS IV/4.1.1.9) és intership, no vaixell-costa.
Escolta contínua obligatòria: ch 70 VHF-DSC, 2187,5 kHz MF-DSC, 8414,5 kHz HF-DSC més una de les altres quatre HF (SOLAS IV/12).
Cada funció GMDSS es tradueix en una conseqüència operativa concreta; perdre'n una degrada una capa.
Errors Freqüents
Confondre urgència (Pan-Pan) amb socors (Mayday).
Utilitzar la freqüència de socors per a trànsit de rutina.
Pensar que el sistema funciona només amb satèl·lit o només amb VHF.
Recitar les nou funcions sense usar-les com a llista de redundància davant una avaria.
Oblidar que els 'dos mitjans' han de ser independents: dos VHF del mateix vaixell no són dos serveis diferents.
Donar per fet que la posició entra sola a l'alerta sense verificar la interfície amb el GNSS.
Confondre OMI amb UIT en citar la font d'una freqüència o una identitat.
Pensar que l'estació costanera 'rescata': el RCC coordina; la costanera acusa i reenvia.
Pensar que n'hi ha prou amb l'escolta del ch 16 VHF: l'obligació ha passat al ch 70 DSC.
Apagar l'escolta HF-DSC de nit 'perquè no hi ha trànsit': una alerta no espera.
